防爆熱電阻的結構與工作原理介紹！

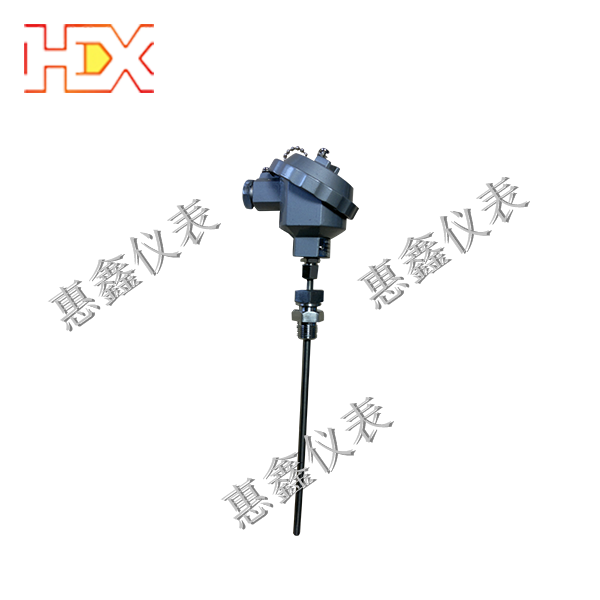

       防爆熱電阻是一種專為易燃易爆環境設計的溫度傳感器，其核心功能是在危險場所中安全、精準地測量溫度。其結構與工作原理緊密結合，確保在極端工況下仍能穩定運行。

       一、結構組成：防爆與測溫的雙重設計

       測溫元件

       采用鉑（Pt100/Pt1000）或鎳等金屬電阻絲，電阻值隨溫度線性變化，具有高精度（±0.1℃級）和長期穩定性。

       防爆接線盒

       外殼采用高強度鋁合金壓鑄成型，內部空間充足，壁厚與機械強度符合防爆標準（如GB3836）。橡膠密封圈確保熱穩定性，防止內部爆炸時火焰與高溫外泄。

       絕緣與保護結構

       絕緣層：填充高密度氧化鎂粉末，既絕緣又導熱，確保電阻信號準確傳輸。

       保護套管：不銹鋼或耐腐蝕合金材質，直徑通常為φ2mm至φ8mm，可彎曲以適應狹小空間，同時抗振動、耐沖擊。

       接線系統

       采用三線制接法，消除引線電阻誤差，確保測量精度。部分型號集成溫度變送器，直接輸出4-20mA標準信號，簡化系統集成。

       二、工作原理：間隙隔爆與電阻測溫的協同

       電阻測溫基礎

       金屬電阻絲的阻值隨溫度升高而增大，通過測量電阻變化，利用公式 R t=R 0(1+α?t)（其中α為溫度系數）計算溫度值。

       間隙隔爆機制

       密封設計：將火花、電弧或高溫部件完全密封在接線盒內。

       接合面間隙：當內部發生爆炸時，火焰通過狹窄接合面時被冷卻熄滅，熱能無法傳遞至外部，從而防止引燃環境中的爆炸性氣體。

       動態響應優化

       鎧裝結構：內部無空氣隙，熱慣性小，響應時間通?！?秒，遠快于普通熱電阻。

       彈簧壓緊：測溫芯與保護管底部采用彈簧連接，既提升熱響應速度，又增強抗震性能。

       三、性能優勢：安全與精準的平衡

       防爆等級

       覆蓋ExdⅡCT4至ExdⅡCT6及ExiaCT4至ExiaCT6，適用于ⅡC級以下爆炸性環境（如石油化工、煤礦）。

       環境適應性

       防護等級達IP65，耐高壓（可達30MPa）、耐腐蝕，可在-200℃至800℃范圍內穩定工作。

       安裝與維護

       支持螺紋、法蘭等多種安裝方式，保護管與測溫元件為可分離結構，支持不停機搶修，降低停機成本。

       四、應用場景：工業安全的守護者

       防爆熱電阻廣泛應用于石油化工（反應釜溫度監控）、電力行業（發電機繞組測溫）、冶金領域（熔爐溫度控制）等場景。其防爆設計確保在易燃易爆環境中安全運行，而高精度測溫能力則為工藝優化提供可靠數據支持。例如，某煉油廠采用防爆熱電阻后，催化裂化裝置的溫度控制精度提升至±0.5℃，顯著降低安全風險。
